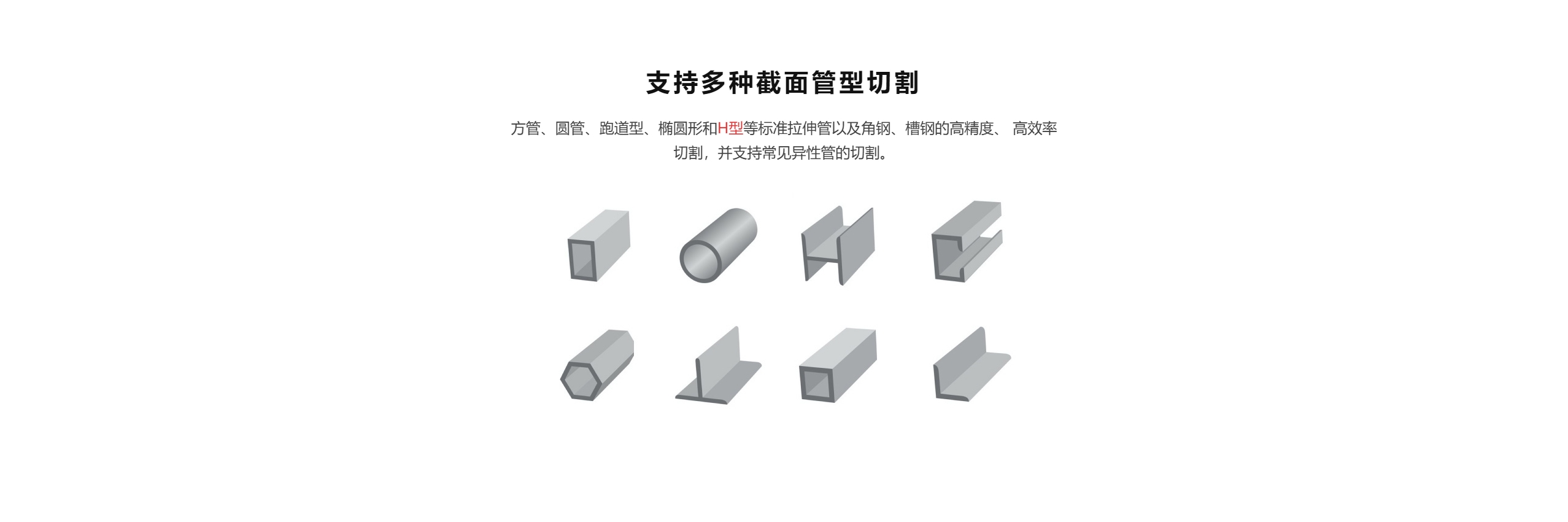

LBC30激光切割数控系统是一款面向常见管材(方管、圆管、跑道和椭圆形等)的三维管材切割系统,系统具备模型导入/模型绘制/工艺编辑/省料排样/数控加工全流程功能,和为之服务的多种附加工艺功能,可高效率、高精度地完成管材切割。
详细参数:
电机控制 | 1轴高精度模拟量输出,Z轴控制接口,-10V~10VDA分辨率16位,零漂 2mV 5轴高速脉冲输出,最高频率3MHz 6轴编码器反馈通道,采样频率可达10MHz 每轴伺服使能,伺服报警和报警清除 |
通用输入 | 15 路:低电平有效,3路可通过跳线修改高低电平有效 |
通用输出 | 8 路通用继电器输出,负载能力AC 250V/5A、DC 30V/5A 12 路晶闸管输出, DC 24V/500mA |
专用输入 | 8 路限位:4轴正、负限位 |
专用输出 | 2 路DA:0~10V,50mA 1 路PWM:5V/24V可选,精度5KHz(0.1%) RS232通讯接口*2 |
其他接口 | 以太网接口*2,USB2.0*1 |
工作环境 | 温度:0~60 ℃;湿度:10%~90%无凝露 |
电源要求 | 24V,2A |
结构材料 | 全封闭无风扇铝型材+防锈镀锌板,散热好 |
安装方式 | 壁挂式安装 |
机械尺寸 | 长*宽*高:342mm*149mm*62mm |
